Schritte zur Umstülpung (III)

umstülpbarer Quader nach Paul SCHATZ

umstülpbarer Quader nach Paul SCHATZ

Rigel vom umstülpbaren Quader nach Paul SCHATZ

Riegel vom umstülpbaren Quader nach Paul SCHATZ

umstülpbarer Ring vom Quader nach Paul SCHATZ

umstülpbarer Ring vom Quader nach Paul SCHATZ

umstülpbarer Würfel mit Kernumstülpung nach Paul SCHATZ

umstülpbarer Würfel mit Kern-Umstülpung nach Paul SCHATZ

umstülpbarer Würfel mit Stülpbarem Kern nach Paul SCHATZ

umstülpbarer Würfel mit stülpbarem Kern nach Paul SCHATZ

Der umstülpbare Würfel von Paul SCHATZ zeigte zum ersten Mal eine vollständig nachvollziehbare Umstülpung eines Raumkörpers.

Anhand von Rhomboedern und Quadern verdeutlichte Paul Schatz die Universalität seiner Erfindung.

Der Zusammenhang von umstülpbarem Würfel und Oloid ist hier im Blog an anderer Stelle erläutert (direkter Link zum Beitrag).

Bei Gelegenheit werden die technischen Erfindungen auf Basis der Umstülpung in zukünftigen Beiträgen vorgestellt, u. A. Turbula, Oloid-Wälzkörper, Umstülpungs-Halle.

(Anlässlich zum 115. Geburtstag von Paul Schatz)


30
Nov 13

Schritte zur Umstülpung (II)

Paul SCHATZ mit Oloid und umstülpbaren Tierkreis-Dodekaeder

Paul SCHATZ mit Oloid und umstülpbaren Tierkreis-Dodekaeder

Rhomboeder im Dodekaeder

Rhomboeder im Dodekaeder

Würfelhocker

Würfelhocker

Würfelhocker und umstülpbarer Würfel von Paul SCHARTZ

Würfelhocker und umstülpbarer Würfel nach Paul SCHATZ

Aus der partiellen physischen Umstülpung des Dodekaeders las Paul SCHATZ die prinzipielle Umstülpbarkeit aller Raumkörper.

Um dies zu veranschaulichen übertrug er das sechsgliedrige Gelenk-System auf ein im Dodekaeder liegendes Rhomboeder, und schliesslich auf den Würfel (Würfelhocker). Mit diesem Schritt erreichte er eine weitreichende Beweglichkeit der Gelenk-Kette.

Letzte Korrekturen erlauben eine physisch vollständige, zwangläufige Umstülpung des Würfels (umstüplbarer Würfel nach Paul SCHATZ).

Von hier erschliessen sich verschiedene Wege zur Umstülpung anderer Raumformen, zum Oloid und zu technischen Anwendungen. Dies wird in einem folgenden Beitrag näher erläutert.

Die Modelle hat Alexander HEINZ nach Originalen von Paul SCHATZ gebaut und fotografiert.

Die Renovationen und Rekonstruktionen stellte Alexander Heinz anlässlich der Tagung der Paul-Schatz-Gesellschaft in Mannheim in einem Vortrag vor.


23
Nov 13

Schritte zur Umstülpung (I)

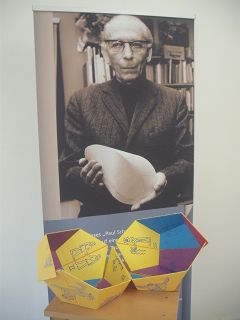

Paul SCHATZ mit Oloid und Tierkreis-Dodekaeder

Paul SCHATZ mit Oloid und Tierkreis-Dodekaeder (geöffnet)

Tierkreis-Dodekaeder-Kette, offen. Aussenansicht

Tierkreis-Dodekaeder-Kette, offen. Aussenansicht

Tierkreis-Dodekaeder offen, Innenansicht

Tierkreis-Dodekaeder offen, Innenansicht

Tierkreis-Dodekaeder

Tierkreis-Dodekaeder, geschlossen, Stern

Am Anfang stand die Aufgabe, eine Urne zu gestalten – in der Form eines Dodekaeders (= Zwölfflächner).

Es lag nahe, diesen mit den zwölf Tierkreiszeichen in Verbindung zu bringen.

Die Räumliche Zwölfheit des Dodekaeders ist nicht ohne Weiteres mit der Abfolge der Tierkreiszeichen vereinbar.

Paul SCHATZ fand eine befriedigende Lösung, indem er die Abfolge in einer Wellenlinie auf das Dodekaeder übertrug, welches auf einer Spitze steht.

Die Flächen mussten geteilt werden, jede zweite vollständig, die übrigen Hälften sind mit Gelenken verbunden.

Von Aussen brachte er die abendländischen Abbildungen der Tierkreiszeichen an, für die Innenansicht griff er auf stilisierte ägyptische Darstellungen zurück.

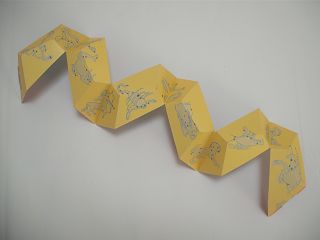

Damit gewinnt man eine sechsgliedrige Gelenk-Kette. Trennt man ein Gelenk, und wendet die Kette, so erhält man einen Stern, der in sich leicht beweglich ist.

Diese Beweglichkeit lässt sich erhöhen, wenn die Dodekaeder-Flächen abgetragen werden. Dies wird in einem folgenden Beitrag näher erläutert.

Die Modelle hat Alexander HEINZ nach Originalen von Paul SCHATZ gebaut und fotografiert.

Die Renovationen und Rekonstruktionen stellte Alexander Heinz anlässlich zum Tag der Offenen Tür der Paul-Schatz-Stiftung, Basel in einem Vortrag vor.


22
Dez 12

Schwarz-Weiss-Schatz

Umstülpbarer Würfel von Paul Schatz. Hier in der Gestaltung vom WDR ("Fernsehwürfel")

Umstülpbarer Würfel von Paul Schatz. Hier in der Gestaltung vom WDR (“Fernsehwürfel”)

Was in den 60er Jahren als Pausenzeichen im damals noch schwarz-weissen Fernsehen lief, kann man auch als räumliches Modell in die Hand nehmen:

Hier der umstülpbare Würfel von Paul SCHATZ, in der graphischen Gestaltung des WDR in den 1960er Jahren.

(zum Geburtstag des Erfinders Paul Schatz. Modellbau: Alexander HEINZ, Geomenta.com)
